Акустичната връзка е фундаментална концепция в областта на ултразвуковия тест, особено когато става дума за ефективно използване на ултразвукови сонди. Като водещ доставчик на ултразвукови сонди, бях свидетел от първа ръка на значението на акустичното свързване за осигуряване на точни и надеждни резултати от теста. В този блог ще разгледам какво е акустично свързване, защо има значение и как се свързва с нашата гама ултразвукови сонди, включителноСонда за лъч на ъгъл на напречна вълна,Двуелементна високотемпературна сонда, използвана в среда от 550 ℃, иTOFD сонда и клинове за ултразвуково изследване.
Разбиране на акустичното свързване
В основата си акустичното свързване се отнася до процеса на прехвърляне на ултразвукови вълни от преобразувателя на ултразвукова сонда в изпитвания материал. Този трансфер е от решаващо значение, тъй като ултразвуковите вълни не могат да преминават ефективно във въздуха поради голямото несъответствие на импеданса между въздуха и повечето твърди материали. Когато ултразвукова сонда се постави върху тестова повърхност, има микроскопични въздушни междини между сондата и повърхността. Тези въздушни междини действат като бариери пред предаването на ултразвукови вълни, причинявайки по-голямата част от вълновата енергия да бъде отразена обратно в интерфейса, вместо да навлиза в тестовия материал.
Акустични свързващи материали, като вода, масло, глицерин или специализирани свързващи гелове, се използват за запълване на тези въздушни междини и създаване на непрекъснат път за преминаване на ултразвуковите вълни от сондата в тестовия материал. Тези свързващи агенти имат стойности на акустичен импеданс, които са междинни между сондата и тестовия материал, което помага да се сведе до минимум отражението на ултразвуковите вълни на интерфейса и да се увеличи максимално количеството енергия, което се предава в материала.
Защо акустичното свързване има значение
Качеството на акустичното свързване пряко влияе върху точността и надеждността на резултатите от ултразвуковия тест. Лошото акустично свързване може да доведе до няколко проблема, включително:
- Намалена сила на сигнала: Когато акустичното свързване е недостатъчно, значителна част от енергията на ултразвуковата вълна се отразява в границата между сондата и тестовия материал. Това води до по-слаб сигнал, получен от сондата след преминаване през материала, което прави по-трудно откриването на малки дефекти или дефекти в материала.
- Непоследователни резултати: Вариациите в акустичното свързване по време на тестването могат да причинят колебания в силата на получения сигнал. Това може да доведе до непоследователни показания, което прави предизвикателство точната оценка на състоянието на тестовия материал и сравняването на резултатите във времето.
- Фалшиви показания: Лошото свързване може също да създаде фалшиви индикации в резултатите от теста. Например въздушните мехурчета, уловени в съединителния слой, могат да причинят отражения, които могат да бъдат погрешно интерпретирани като дефекти в материала.
Видове акустично свързване
Има няколко метода за постигане на акустично свързване, всеки със своите предимства и ограничения:
- Съединител с директен контакт: Това е най-често срещаният метод, при който свързващ агент се нанася директно върху изпитваната повърхност, преди да се постави ултразвуковата сонда върху нея. В този метод често се използват свързващи гелове, тъй като те са лесни за нанасяне, не са корозивни и могат да осигурят добро свързване в широк диапазон от честоти. Свързването с директен контакт е подходящо за повечето общи ултразвукови приложения.
- Потопяем съединител: При тестване с потапяне тестовият материал и ултразвуковата сонда се потапят в течна свързваща среда, обикновено вода. Този метод осигурява отлично и постоянно акустично свързване, тъй като течността обгръща изцяло сондата и тестовия материал, елиминирайки въздушните междини. Потопяемият куплунг често се използва за изпитване с висока точност, като например в космическата и автомобилната промишленост, където точното откриване на дефекти е от решаващо значение.
- Съединител на водната колона: Този метод използва колона вода за свързване на ултразвуковата сонда към тестовия материал. Напълнена с вода тръба или дюза се използва за насочване на струя вода между сондата и тестовата повърхност. Свързването на воден стълб е полезно за изпитване на материали с неравномерни повърхности или за приложения, при които не е възможен директен контакт с изпитвания материал.
Акустично свързване и нашите ултразвукови сонди
Като доставчик на ултразвукови сонди, ние разбираме значението на акустичното свързване и проектираме нашите сонди да работят ефективно с различни методи на свързване. НашитеСонда за лъч на ъгъл на напречна вълнае предназначен за откриване на дефекти под специфични ъгли в тестовия материал. За този тип сонда правилното акустично свързване е от съществено значение, за да се гарантира, че напречните вълни се предават точно в материала под желания ъгъл. Нашите препоръки за свързване за тази сонда вземат предвид честотата на сондата и вида на тестовия материал, за да се постигне оптимална производителност.
НашитеДвуелементна високотемпературна сонда, използвана в среда от 550 ℃е специално проектиран за приложения при високи температури. В тези среди традиционните свързващи агенти може да не са подходящи поради тяхната ограничена температурна устойчивост. Необходими са специализирани високотемпературни свързващи агенти, за да се осигури надеждно акустично свързване при повишени температури. Предоставяме насоки за подходящите свързващи агенти за тази сонда, за да осигурим точно тестване при условия на висока температура.

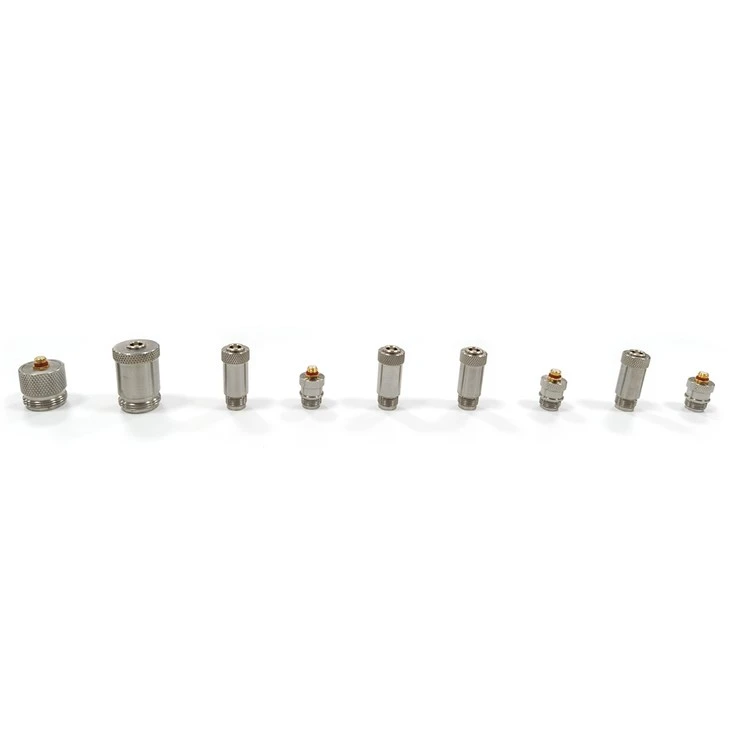

TheTOFD сонда и клинове за ултразвуково изследванесе използва при тестване с дифракция във времето на полета (TOFD), изключително точен метод за откриване и оразмеряване на дефекти в материалите. За тестването на TOFD последователното акустично свързване е от решаващо значение, тъй като измерването на времето на полет на ултразвукови вълни се използва за определяне на размера и местоположението на дефектите. Нашите TOFD сонди и клинове са проектирани да работят заедно с подходящи свързващи агенти, за да осигурят прецизни и надеждни резултати от тестването на TOFD.
Фактори, влияещи върху акустичното свързване
Няколко фактора могат да повлияят на качеството на акустичното свързване, включително:
- Грапавост на повърхността: Грапавата тестова повърхност може да затрудни постигането на добро акустично свързване. Неравностите по повърхността могат да задържат въздух и да попречат на свързващия агент да запълни напълно празнините. В такива случаи може да е необходимо да се използва по-дебел слой свързващ агент или да се подготви повърхността чрез шлайфане или полиране, за да се намали грапавостта.
- температура: Температурата може да окаже значително влияние върху акустичните свойства на свързващия агент и изпитвания материал. Например, вискозитетът на свързващите гелове може да се променя с температурата, засягайки способността им да запълват въздушните междини. При високотемпературни приложения свързващият агент може да се разгради или изпари, което изисква използването на специализирани високотемпературни свързващи материали.
- Честота на сондата: Ултразвуковите сонди с по-висока честота изискват по-добро акустично свързване от сондите с по-ниска честота. Това е така, защото вълните с по-висока честота имат по-къси дължини на вълните и се абсорбират или разпръскват по-лесно от въздушни междини и нехомогенности в свързващия слой.
Поддържане на добро акустично свързване
За да се осигури добро акустично свързване по време на ултразвуково изпитване, трябва да се следват следните практики:
- Почистете тестовата повърхност: Тестовата повърхност трябва да е чиста и без мръсотия, грес, ръжда или други замърсители преди нанасяне на свързващия агент. Замърсителите могат да попречат на образуването на добър свързващ слой и да намалят ефективността на свързването.
- Нанесете правилното количество свързващ агент: Използването на твърде малко свързващ агент може да не запълни напълно въздушните междини, докато използването на твърде много може да доведе до твърде дебел свързващ слой, което също може да повлияе на предаването на ултразвукови вълни. Количеството на използвания свързващ агент трябва да е достатъчно, за да създаде тънък непрекъснат слой между сондата и тестовата повърхност.
- Наблюдавайте съединителя по време на тестване: Важно е да наблюдавате акустичното свързване по време на тестването, за да сте сигурни, че остава постоянно. Това може да стане чрез наблюдение на силата на получения сигнал на ултразвуковото оборудване за тестване. Ако силата на сигнала се промени значително, това може да показва проблем със свързването и свързващият слой трябва да се провери и коригира, ако е необходимо.
Заключение
Акустичната връзка е критичен аспект на ултразвуковото тестване, което пряко влияе върху точността и надеждността на резултатите от теста. Като доставчик на ултразвукови сонди, ние се ангажираме да предоставяме висококачествени сонди и да предлагаме цялостна поддръжка на нашите клиенти за постигане на оптимално акустично свързване. Нашата гама от сонди, включителноСонда за лъч на ъгъл на напречна вълна,Двуелементна високотемпературна сонда, използвана в среда от 550 ℃, иTOFD сонда и клинове за ултразвуково изследване, е проектиран да работи ефективно с различни методи на свързване и материали.
Ако се занимавате с ултразвукови тестове и търсите ултразвукови сонди с висока производителност и експертни съвети за акустично свързване, ви каним да се свържете с нас за обсъждане на поръчката. Нашият екип от опитни професионалисти е готов да ви помогне при избора на правилните сонди и решения за свързване за вашите специфични нужди от тестване.
Референции
- Krautkramer, J., & Krautkramer, H. (1990). Ултразвуково изпитване на материали. Springer - Verlag.
- Роуз, JL (1999). Ултразвукови вълни в твърди среди. Cambridge University Press.
