Ъгълът на лъча е фундаментална концепция в сферата на ултразвуковите сонди, играеща основна роля при определяне на тяхната производителност и пригодност за различни приложения. Като доверен доставчик на ултразвукови сонди, ние разбираме значението на ъгъла на лъча и как той влияе върху процеса на ултразвуково изследване. В този блог ще разгледаме какъв е ъгълът на лъча, защо има значение и как се свързва с нашата гама от ултразвукови сонди.
Какъв е ъгълът на лъча на ултразвукова сонда?
Ъгълът на лъча на ултразвукова сонда се отнася до ъгловото разпространение на ултразвуковия лъч, излъчван от активния елемент на сондата. Обикновено се измерва в градуси и представлява дивергенцията на звуковите вълни, докато се разпространяват през материал. По-просто казано, ъгълът на лъча диктува колко широк или тесен ще бъде ултразвуковият лъч, докато преминава в тестовия обект.
Ъгълът на лъча се влияе от няколко фактора, включително честотата на ултразвуковите вълни, размера на активния елемент на сондата и вида на използвания трансдюсер. По-високочестотните сонди обикновено произвеждат по-тесни ъгли на лъча, докато по-нискочестотните сонди обикновено имат по-широки ъгли на лъча. Освен това размерът на активния елемент също влияе върху ъгъла на лъча, като по-големите елементи обикновено водят до по-тесни лъчи.
Защо ъгълът на лъча има значение?
Ъгълът на лъча на ултразвукова сонда е критичен параметър, който може значително да повлияе на точността и ефективността на ултразвуковото изследване. Ето някои основни причини, поради които ъгълът на лъча има значение:
- Откриване на дефекти: Ъгълът на лъча определя площта на тестовия обект, която ултразвуковият лъч може да покрие. По-широкият ъгъл на лъча позволява по-голяма зона за проверка, което улеснява откриването на дефекти в по-широка област. Обратно, по-тесният ъгъл на лъча осигурява по-фокусирана проверка, която е идеална за откриване на малки или близко разположени дефекти.
- Дълбочина на проникване: Ъгълът на лъча също влияе върху дълбочината на проникване на ултразвуковите вълни. По-широкият ъгъл на лъча разпространява енергията на ултразвуковите вълни върху по-голяма площ, което води до по-плитка дълбочина на проникване. От друга страна, по-тесният ъгъл на лъча концентрира енергията, което позволява по-дълбоко проникване в тестовия обект.
- Чувствителност и разделителна способност: Ъгълът на лъча може да повлияе на чувствителността и разделителната способност на ултразвуковата система за тестване. По-тесният ъгъл на лъча осигурява по-висока чувствителност и по-добра разделителна способност, което позволява откриването на по-малки дефекти. Въпреки това, може също така да изисква по-прецизно позициониране на сондата, за да се гарантира правилното покритие на тестовата зона.
Видове ъгли на лъча в ултразвукови сонди
Има два основни типа ъгли на лъча в ултразвуковите сонди: ъгъл на лъча в близко поле и ъгъл на лъч в далечно поле.
- Ъгъл на лъча в близко поле: Ъгълът на лъча на близкото поле, известен също като зона на Френел, е областта близо до сондата, където ултразвуковият лъч е сравнително тесен и добре фокусиран. В тази област диаметърът на лъча намалява с увеличаване на разстоянието от сондата, достигайки минимум в края на близкото поле. Ъгълът на лъча на близкото поле се определя от размера и честотата на активния елемент на сондата.
- Ъгъл на лъча в далечно поле: Ъгълът на лъча на далечното поле, известен също като зоната на Фраунхофер, е областта отвъд близкото поле, където ултразвуковият лъч започва да се отклонява. В тази област диаметърът на лъча нараства линейно с увеличаване на разстоянието от сондата. Ъгълът на лъча на далечното поле се определя от дължината на вълната на ултразвуковите вълни и размера на активния елемент на сондата.
Ъгъл на лъча и нашите ултразвукови сонди
Като доставчик на ултразвукови сонди, ние предлагаме широка гама от сонди с различни ъгли на лъча, за да отговорим на разнообразните нужди на нашите клиенти. Нашите сонди са проектирани и произведени с помощта на най-новите технологии и материали, за да осигурят висока производителност и надеждност.

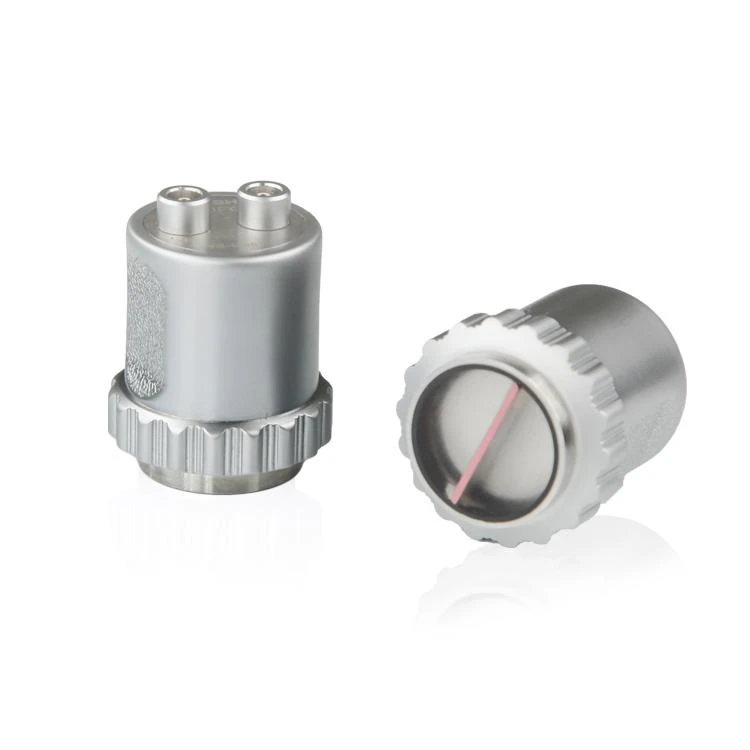

Например нашатаСонда с прав лъч с два елементае популярен избор за приложения, където се изисква тесен ъгъл на лъча и висока чувствителност. Тази сонда включва два отделни елемента, един за предаване и един за приемане на ултразвукови вълни, което позволява подобрено съотношение сигнал/шум и по-добро откриване на дефекти.
НашитеСонда с мека защитна мембрана за инспекция чрез нанасяне на покритиее друг иновативен продукт, който предлага уникална комбинация от широк ъгъл на лъча и високо проникване. Тази сонда е специално проектирана за безразрушителен тест на материали с покритие, където ъгълът на лъча и дълбочината на проникване са от решаващо значение за точното измерване на дебелината.
В допълнение към тези сонди, ние предлагаме и гама отAWS преобразуватели и клиновекоито са проектирани да отговарят на специфичните изисквания на стандартите на Американското дружество по заваряване (AWS). Тези сонди и клинове се предлагат с различни ъгли на лъча и честоти, за да осигурят оптимална производителност при различни заваръчни приложения.
Избор на правилния ъгъл на лъча за вашето приложение
Изборът на подходящ ъгъл на лъча за вашето приложение за ултразвуково изследване е от решаващо значение за постигане на точни и надеждни резултати. Ето някои фактори, които трябва да имате предвид, когато избирате правилния ъгъл на лъча:
- Тип на дефекта: Помислете за размера, формата и ориентацията на дефектите, които се опитвате да откриете. Малките или близко разположени дефекти може да изискват по-тесен ъгъл на лъча за по-добра разделителна способност, докато по-големите дефекти могат да бъдат по-лесно открити с по-широк ъгъл на лъча.
- Дебелина на материала: Дебелината на изпитвания материал също може да повлияе на избора на ъгъл на лъча. По-дебелите материали може да изискват по-широк ъгъл на лъча за по-дълбоко проникване, докато по-тънките материали могат да бъдат ефективно инспектирани с по-тесен ъгъл на лъча.
- Зона за проверка: Определете размера и формата на зоната за проверка. По-широкият ъгъл на лъча може да бъде предпочитан за инспектиране на големи площи, докато по-тесният ъгъл на лъча може да бъде по-подходящ за детайлна инспекция на малки площи.
- Състояние на повърхността: Състоянието на повърхността на тестовия обект може да повлияе на работата на ултразвуковата сонда. Груби или неравномерни повърхности може да изискват по-широк ъгъл на лъча, за да се осигури адекватно покритие и да се минимизира загубата на сигнал.
Заключение
В заключение, ъгълът на лъча на ултразвукова сонда е критичен параметър, който може значително да повлияе на точността и ефективността на ултразвуковото изследване. Разбирането какъв е ъгълът на лъча, защо има значение и как се отнася към вашето приложение е от съществено значение за избора на правилната сонда и постигането на надеждни резултати.
Като водещ доставчик на ултразвукови сонди, ние се ангажираме да предоставяме на нашите клиенти висококачествени сонди и иновативни решения, които отговарят на техните специфични нужди. Нашият опитен екип от инженери и техници може да ви помогне да изберете правилния ъгъл на лъча и сонда за вашето приложение, гарантирайки оптимална производителност и точност.
Ако се интересувате да научите повече за нашите ултразвукови сонди или имате някакви въпроси относно ъгъла на лъча или ултразвуковото изследване, моля не се колебайте да се свържете с нас. Очакваме с нетърпение да обсъдим вашите изисквания и да ви помогнем да намерите идеалното решение за вашите нужди.
Референции
- Krautkramer, J., & Krautkramer, H. (1990). Ултразвуково изследване на материали. Springer-Verlag.
- Макмастър, РБ (1972). Физическите принципи на ултразвука. Wiley-Interscience.
- Роуз, JL (2004). Ултразвукови вълни в твърди среди. Cambridge University Press.
