Модул за ултразвуков импулсен предавател и приемник YUSHI PR21
Общ преглед на продукта
PR21, разработен и произведен от YUSHI Instruments, е високо{1}}компютърно-управляван генератор и приемник на ултразвукови импулси. Инструментът е свързан към компютър и осцилоскоп за използване, прилага се за ултразвуково откриване на дефекти, измерване на дебелина и тестване на сонда и др.Генераторът и приемникът на импулси от серията PR могат да се използват за различни приложения при не-разрушително изпитване и анализ на материали.
Техническо предимство и характеристики
Прецизно генериране и управление на импулси
- Осем предават напрежение 25~200V и регулират ширината на импулса от 15ns до 1000ns на стъпки от 5ns.
- Режим на множество тригери: Вътрешен тригер: 4Hz-2kHz; Външен тригер:0-5kHz
- Адаптирайте импулса с отрицателна квадратна вълна и бързо време на нарастване от 3,5 ns
Конфигурируем приемник и софтуер
- Двоен метод на работа: един-елемент (импулсно-ехо) или двоен-елемент (проникване)
- 8 регулируеми нива на затихване и диапазон на усилване 0-60dB
- Осигурете отворен SDK и библиотека за разработка
Сценарии за приложение
Тестване на ефективността на ултразвукова сонда
Това е от решаващо значение за валидирането и развитието на сондата. Чрез анализиране на ехо сигнала на референтния блок (използвайки FFT функцията на осцилоскопа), изследователите могат точно да определят централната честота, честотната лента и спектралното разпределение на сондата.
Това помага при валидиране на производителността, наблюдение на влошаването и оценка на персонализирани или нови дизайни на сензори.
Ултразвуков материален анализ
Тази система е способна да провежда основни изследвания на материали чрез ултразвукови методи.
Измерване на скоростта на звука: Използвайки материал с известна дебелина, скоростта на звука на материала се изчислява чрез измерване на разликата във времето между две последователни дънни ехота, за да се оценят механичните свойства на материала.
Ултразвуково откриване на дефекти и измерване на дебелина
Осигурява надеждна платформа за разработване на технология за не-разрушителен тест.
- Анализ на дефекти: В режим на импулсно ехо системата помага за идентифициране и характеризиране на вътрешни дефекти (пукнатини, кухини) чрез интерпретиране на свойствата на отразените сигнали.
- Прецизно измерване на дебелината: За материали с известна скорост на звука дебелината се получава точно от интервала от време между множество ехосигнали на задната стена (дебелина=(v * Δ t)/2), което може да се използва за оценка на корозията и измерване на слоя.
Структурен състав

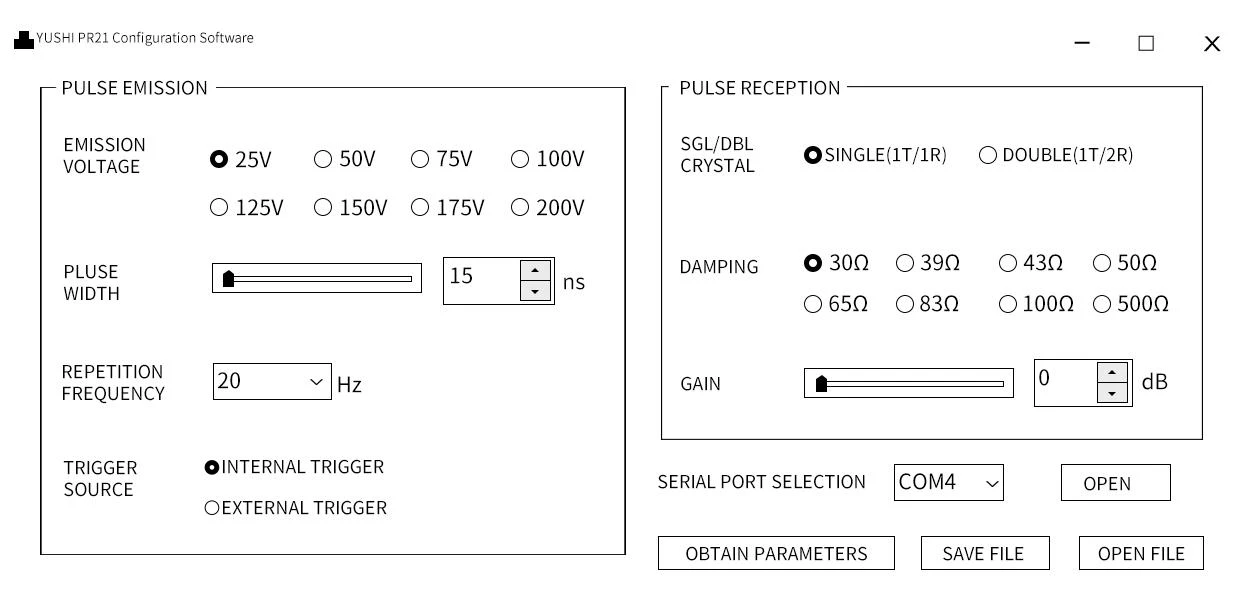

Контролен софтуер
Важните параметри за емисионна и приемна зона:
1. Област на излъчване: напрежение на излъчване (25-200V), ширина на импулса (15-1000ns), честота на повторение (20HZ-2kHz), източник на задействане (вътрешен/външен)
2. Област на приемане: единични/двойни елементи, затихване (30-500Ω), усилване (0-60dB)
Технически спецификации
1. Контролни параметри
2. Технически лист
