Измерване на дебелината на биметални композитни тръби и плочи с помощта на High Precision UT Gauge

Металните композитни материали, известни като биметални тръби или облицовъчни тръби, са композитни тръби, съставени от две различни метални тръби. Те са направени чрез използване на композитна технология или разнообразие от метали с различни химични и механични свойства за постигане на металургично свързване на интерфейса. Формираният композитен материал значително подобрява термичното разширение, якостта, якостта на счупване, якостта на удар, устойчивостта на износване, електрическите свойства, магнитните свойства и много други свойства на един метален материал. Като нов структурен материал, композитните тръби са широко използвани в петролната, химическата промишленост, корабостроенето, металургията, минното дело, машиностроенето, електричеството, опазването на водите, транспорта, опазването на околната среда, производството на съдове под налягане, храните, пивоварната, фармацевтичните продукти и други индустриални области.

Периодичното безразрушително изпитване на биметалните композитни тръби е много необходимо. В миналите практически проекти, обикновено се измерва директно с помощта на инструменти като нониус в двата края на композитната тръба. Понякога, за да отговорят на нуждите на потребителите, пробите се избират на случаен принцип, нарязват се надлъжно и след това се измерват, което води до отпадъци.

За да разрешим този проблем, трябва да използваме ултразвукова технология за измерване на дебелината за изследване и измерване, която може точно да измери дебелината на стената на биметална композитна тръба.

От голямо значение е да се гарантира здравината и да се оцени безопасността и експлоатационния живот на биметалната композитна тръба.

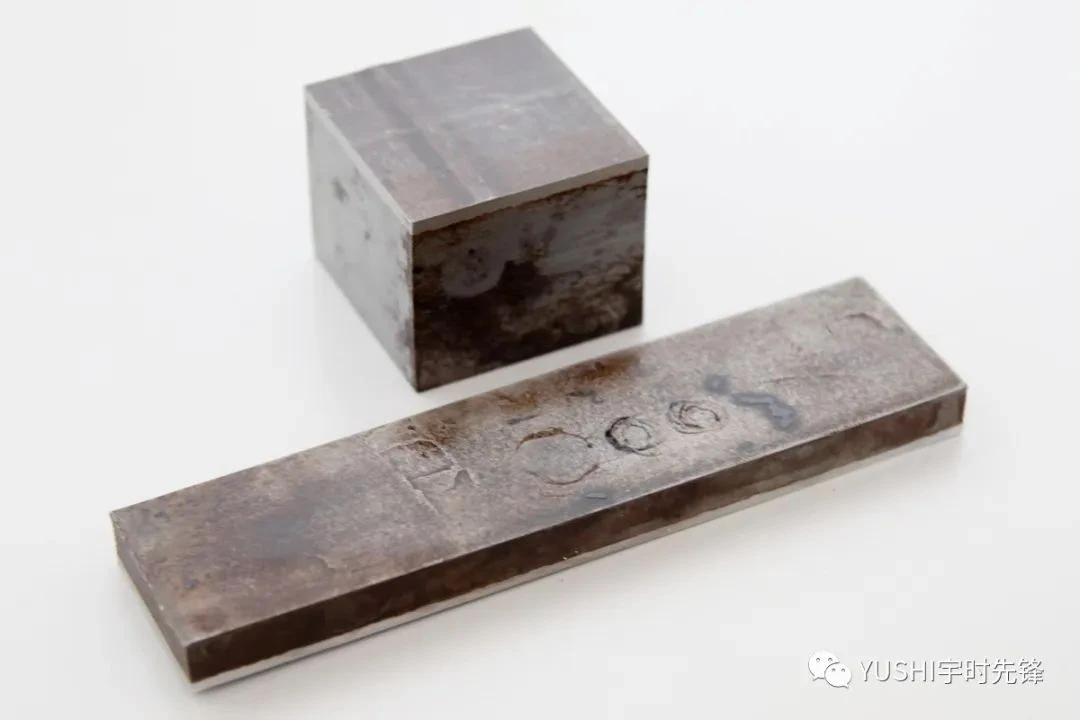

Получихме мостра от наш клиент, биметален композитен материал с горен слой от стомана 20# и вътрешна облицовка от неръждаема стомана 304. Този материал използва експлозивна смес за свързване на повърхностите на два метала. Тъй като дебелината на устойчивия на корозия-слой на облицовката от неръждаема стомана 304 е само около 3 мм, бяха проведени множество сравнителни тестове за подобряване на прецизността и точността на измерване.

Използвайте конвенционален ултразвуков дебеломер, за да измерите дебелината на стената на (11.2+2.7) mm 20# стомана + 304 биметална композитна проба от неръждаема стомана. Установено е, че когато се измерва дебелината в една и съща точка, понякога се показва външната дебелина, а понякога се показва общата дебелина и това явление е много често срещано при откриването на композитни тръби. Това е така, защото вътрешните и външните метални материали на биметалния композитен материал са различни. Акустичният импеданс на стомана 20# и неръждаема стомана 304 е подобен. Въпреки че може да се наблюдава отразената вълна на интерфейса, отразената вълна е слаба и характеристиките на отражение на интерфейса на точката на измерване не са очевидни.

YUSHI PM-5 серия ултразвукови дебеломери се използват за измерване на дебелината на стените на биметални композитни тръби с високочестотна сонда. Тъй като честотата на падане на импулсните ултразвукови вълни се увеличи, дължината на вълната на ултразвуковите вълни стана по-къса, дифракционните вълни намаляха и отразените вълни се увеличиха на повърхността на свързване на устойчивата на корозия сплав с груби зърна и основната въглеродна стомана и ехото в анизотропния композитен интерфейс бяха очевидни. като по този начин се решава проблемът с чувствителността на откриване при измерване на дебелината на стената на биметалната композитна тръба.

Дебелината на всеки слой се изчислява според скоростта на звука и времето на пристигане на ехото, така че точността на скоростта на звука е пряко свързана с точността на измерване. Скоростта на звука не може просто да се приложи към скоростта на звука на определен материал, а трябва да се определи чрез тестови блокове за различни материали и след това да се преобразува точно според времето за пътуване на звуковата вълна във всеки слой.

YUSHI PM-5 серия ултразвуков дебеломер с високочестотна сонда за измерване на дебелината на стената на биметален композитен материал от неръждаема стомана 20# +304, който може едновременно да измерва дебелината на 2 слоя материал и общата дебелина на материала едновременно, с ясно ехо, стабилна и точна стойност на измерване.

Дебелината на основния слой и облицовъчния слой на металургично свързаната биметална композитна тръба може да бъде точно измерена с помощта на високочестотен ултразвуков дебеломер, а точността на откриване може да достигне ±0,05 mm, което ефективно решава проблема с точното измерване на основния слой и дебелината на облицовката на металургичната композитна тръба.

Този метод може да се използва от производителите на композитни тръби за динамично измерване и наблюдение на дебелината на стената на техните продукти, за да се гарантира, че дебелината на стената на фабричните материали отговаря на техническите изисквания.

Този метод може да се използва от строителни компании за измерване на дебелината на материала за биметални композитни тръби, за да се гарантира дебелината на стената на материала, особено изискванията за дебелина на стената на устойчивия на корозия{0}}слой от сплав на облицовката и да се осигури основа за приемане на материала.

Този метод може да се използва и за наблюдение на дебелината на стените на композитни тръбопроводи в експлоатация, така че незабавно да се откриват дефекти и да се ремонтират тръбопроводи, което е от голямо значение за осигуряване на безопасна употреба на тръбопроводи.
